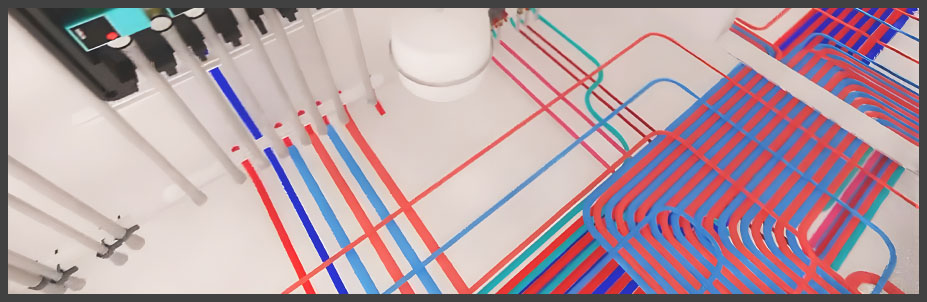

Проектування систем опалення

Проектування системи опалення можна з упевненістю назвати найважливішим пунктом в облаштуванні домашнього комфорту. Без досвіду і знань братися за це не варто, так як без них виконання робіт практично неможливо. Проектування систем опалення вуиріщує цілу низку питань, які пов'язані з обліком всіх експлуатаційних якостей об'єкта та його тепловтрат.

Складність будь-якого проекту опалення приватного будинку безпосередньо залежить від того, скільки поверхів будівлі, а також скільки додатково підключаються об'єктів. Йде мова про гараж, сарай, теплицю, сауну, басейн і так далі.

Виходячи з цього, чим менше поверхів має будинок або котедж, тим легше реалізувати проект системи опалення. Цей факт істотно спрощує проектування опалення одноповерхових будинків і заміських особняків. Важливо пам'ятати: самодіяльність може призвести до серйозних негативних наслідків.

Найбільш популярні на даний момент в Києві такі системи: парова, водяна з використанням звичайних радіаторів, водяна з використанням теплої підлоги. Так само, особливо у великих квартирах або котеджах монтують комбіноване опалення. За назвою я, думаю зрозуміло, що воно використовує відразу кілька видів палива.

Процес проектування опалення будинку

Насамперед, потрібно провести обчислення потреби будинку в теплоенергії. З цією метою необхідно мати точний план будинку. Він повинен містити детальні відомості про площі кожної кімнати, висоту стелі в ній, розмірі віконних прорізів, наявності балконів та кількості дверей, що ведуть на вулицю. Необхідно також обов'язково вказати висоту підвіконь,бо ці дані знадобляться при виборі та монтажу батарей.

Після складання плану кожної окремої кімнати потрібно визначити її потреби в теплі. Для добре утеплених будинків, кімнаті з однією зовнішньою стіною досить 1кВт теплової енергії на 10 м². Ця цифра не є еталонною, і надалі її можна буде коригувати. Це залежить від наявності зовнішніх дверей, висоти стелі кімнати.

При виведенні загальної потреби будинку в тепловій енергії, потрібно підсумувати всі отримані величини, результат округлити у бік збільшення. Потім потрібно помножити на поправочний коефіцієнт, який визначається залежно від місцевих кліматичних умов. Для Києва, зазвичай, рекомендують використовувати поправочний коефіцієнт не менше 1, що дає запас теплової потужності на 20%.

Схема водяного опалення

Дана схема використовує воду як теплоносій. Вода безперервно циркулює від котла до встановлених у будинку опалювальних приладів.

Для роботи водяного опалення, в першу чергу, потрібен котел, до нього підключається циркуляційний насос (якщо він передбачений конструкцією), розширювальний бак, і потім вже труби, до яких підключаються батареї опалення, теплі підлоги та інші опалювальні прилади.

Схема системи водяного опалення працює за допомогою насоса примусової циркуляції. Природна циркуляція в системі — це коли в якості рушійної сили виступають закони фізики, пов'язані з відзнакою щільності холодної та теплої води.

Схема парового опалення

Існує багато схем опалення, із застосуванням пари. Вони відрізняються як ціною, так і, відповідно, ефективністю. Швидко прогріти велику за площею будівлю – основний плюс парового опалення. Спочатку вода в казані доводиться до кипіння, випаровується, потім пара проникає в труби і радіатори, при конденсації потрапляє назад в котел.

У приватному будинку схема парового опалення може бути одноконтурною або двоконтурною. Для обігріву будинку використовується одноконтурна система. А двоконтурна система — не тільки обігріває будинок, а ще й забезпечує Вас теплою водою для власних потреб. Трубомагістралі характеризуються високою температурою нагріву, яка може доходити до 1000 градусів С і вище. Система опалення складається з горизонтально і вертикально розташованих труб. Залежно від особливостей приміщення, розводка може бути верхньою і нижньою.

Парові котли вибирають, виходячи з таких міркувань:
на площу приміщення 60-200 кв. м потрібен котел 25 кВт;
- 200-300 кв. м потрібен котел 25-30 кВт;
- 300-600 кв. м потрібен котел 35-60 кВт;
- 600-1200 кв. м потрібен котел 60-100 кВт.

Котел може працювати на твердому паливі, рідкому, комбінованому, а також природному газі. Для парового опалення використовують такі труби: сталеві, мідні, нержавіючі та оцинковані. Сталеві труби хоч і відрізняються надійністю і міцністю, але у них все ж недостатня корозійна стійкість. Труби нержавіючі і з оцинкованого металу не мають такого недоліку, але коштують значно дорожче. Мідні труби також дуже надійні, мають ряд переваг, проте їх вартість з усіх представлених варіантів найбільш висока.

У процесі проектування опалення будинку на основі парового котла обов'язково потрібно використовувати тільки сертифіковане обладнання, так як від цього буде залежити надійність і безпека експлуатації парової системи опалення.

Системи підключення опалення

Ви здійснили всі розрахунки, підібрали відповідні опалювальні елементи: радіатори, труби та котли. Після цього варто ще визначитися з способами підключення опалення. Далі в статті ми розглянемо їх детальніше. У Києві практикуються двухтрубная і однотрубна системи підключення.

Однотрубна система відрізняється тим, що гаряча вода циркулює зверху вниз по обігрівальних елементах, встановлених в будівлі. Недоліком такої системи є те, що без додаткових приладів регулювання температури неможливо. Також за наявності в будинку двох і більше поверхів, внизу буде дещо прохолодніше, ніж нагорі. Незважаючи на деякі недоліки, така система підходить практично для будь-якого житла.

У двухтрубной системі опалення по одній трубі протікає гаряча вода, а по інший – вода, що вже охолонула. Опалювальні радіатори в такому випадку підключаються паралельно. Плюс цієї системи полягає в однаковій температурі всіх опалювальних приладі, і для її регулювання досить лише встановити терморегулятор.
