Установка колектора опалення

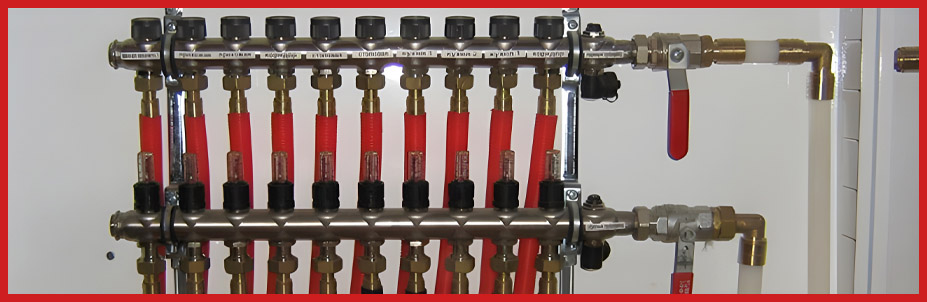

У наш час власники, під час вибору схеми опалення приватного будинку, віддають перевагу колекторній поверховій розводці, а також її найрізноманітнішим комбінаціям. Монтаж колекторів опалення виконується як з однотрубною системою, так і з двохтрубною. Якщо монтаж колектора здійснюється за даними схемами, труби повинні бути повністю заховані в товщу підлоги, а сам колектор розташовуватися в центральній частині будівлі, наприклад, його можна влаштувати в ніші стіни, а також часто під колектор роблять спеціальну шафку. Після завершення установки колектора, труби, що йдуть від нього, підводять до всіх радіаторів, розташованих у будинку.

На кожному своєму відводі колектор опалення повинен мати встановлений кульовий кран, за допомогою якого є можливість відключити окрему батарею в деяких схемах, при цьому, не впливаючи на функціонування всієї системи. Усі опалювальні контури, які відходять від колектора опалення, є самостійною системою, в яку може бути встановлений власний кран, насос і навіть автоматика.

Види установки колектора опалення

Система опалення, до складу якої входить колектор опалення, може бути організована для подальшої однотрубної горизонтальної розводки, а також для двотрубної. Горизонтальні тройникові розводки на сьогоднішній день є цілком і повністю витісненими. Установка колектора (зворотного і подавального) проводиться на кожному поверсі і на головному стояку. Від опалювальних колекторів трубопровід (зворотний і подавальний) проходить під підлогою (також він може бути вмонтований всередину стіни) і підводиться до всіх радіаторів опалення. Якщо труби опалення розташовуються в стягуванні підлоги, це означає, що всі радіатори повинні бути оснащені повітряним краном або автоматичним повітроводом.

Найпоширенішим типом підключення сучасних радіаторів опалення, вважається нижня підводка. При використанні такої підводки, трубопровід знаходиться в плінтусі або ховається під підлогою.

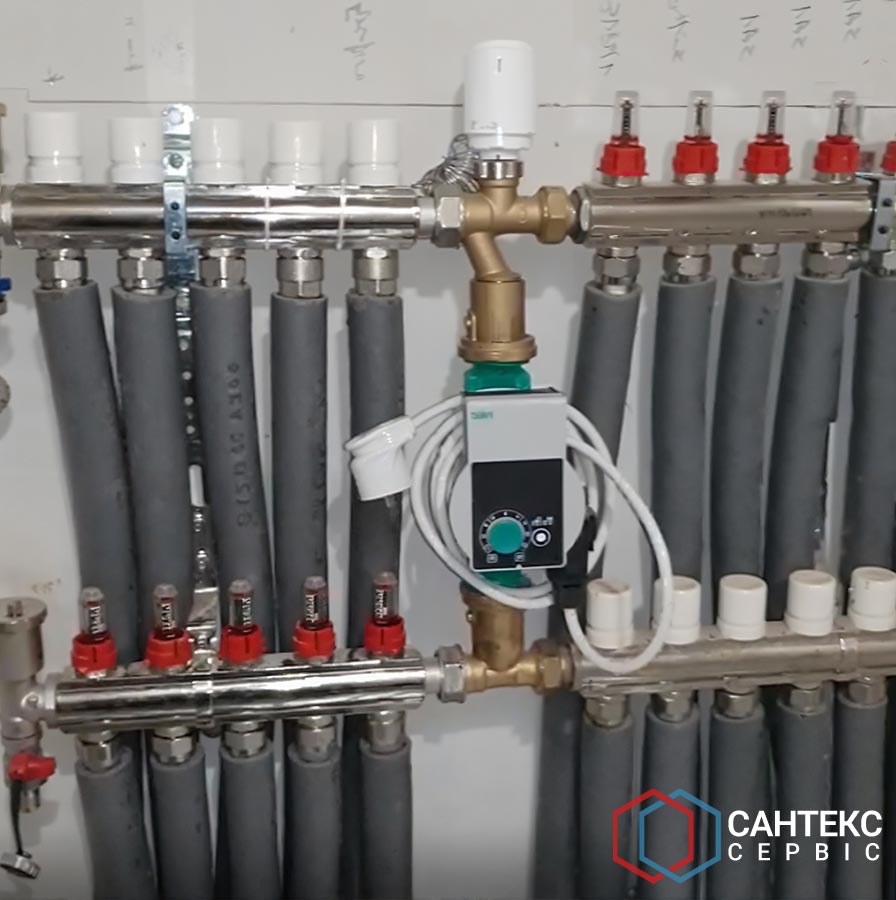

Установка колектора опалення розподільного типу виконується для використання в системі підлогового опалення (у складі гідравлічних систем). Колектори зворотного і подавального типу можуть мати до 12 виходів. В розподільчому колекторі опалення є вбудована вентильна вставка, за допомогою якої здійснюється попередня гідравлічна настройка, що дає можливість легкого запуску системи, відомої під назвою «теплі підлоги». Подібні колектори забезпечуються цілим набором кінцевих заглушок, кінцевими секціями, що мають можливість зливу теплоносія і відводу повітря, а також монтажним кронштейном. Крім усього перерахованого є термометр, комплект редукційних перехідників, а також кульовий кран.

Розведення, яке робиться в двохтрубной системі опалення, що включає в себе колектор, називається променевим. Колектор розподільного типу дає можливість значною мірою поліпшити ефективність системи опалення. Додатково опалювальний колектор іноді буває обладнаний електромеханічним приводом, а завдяки розподільникам можливо вирівнювання перепадів тиску, які виникають при роботі системи «тепла підлога».
